材質：TA1，TA2，TA9，TA10
執行標準： GB 150、ASME BPVC VIII、NB/T 47014、AWS D1.9、HG/T 3651、ASTM B600
瀏覽次數：
發布日期： 2024-04-05 21:26:05
全國熱線： 13991576236

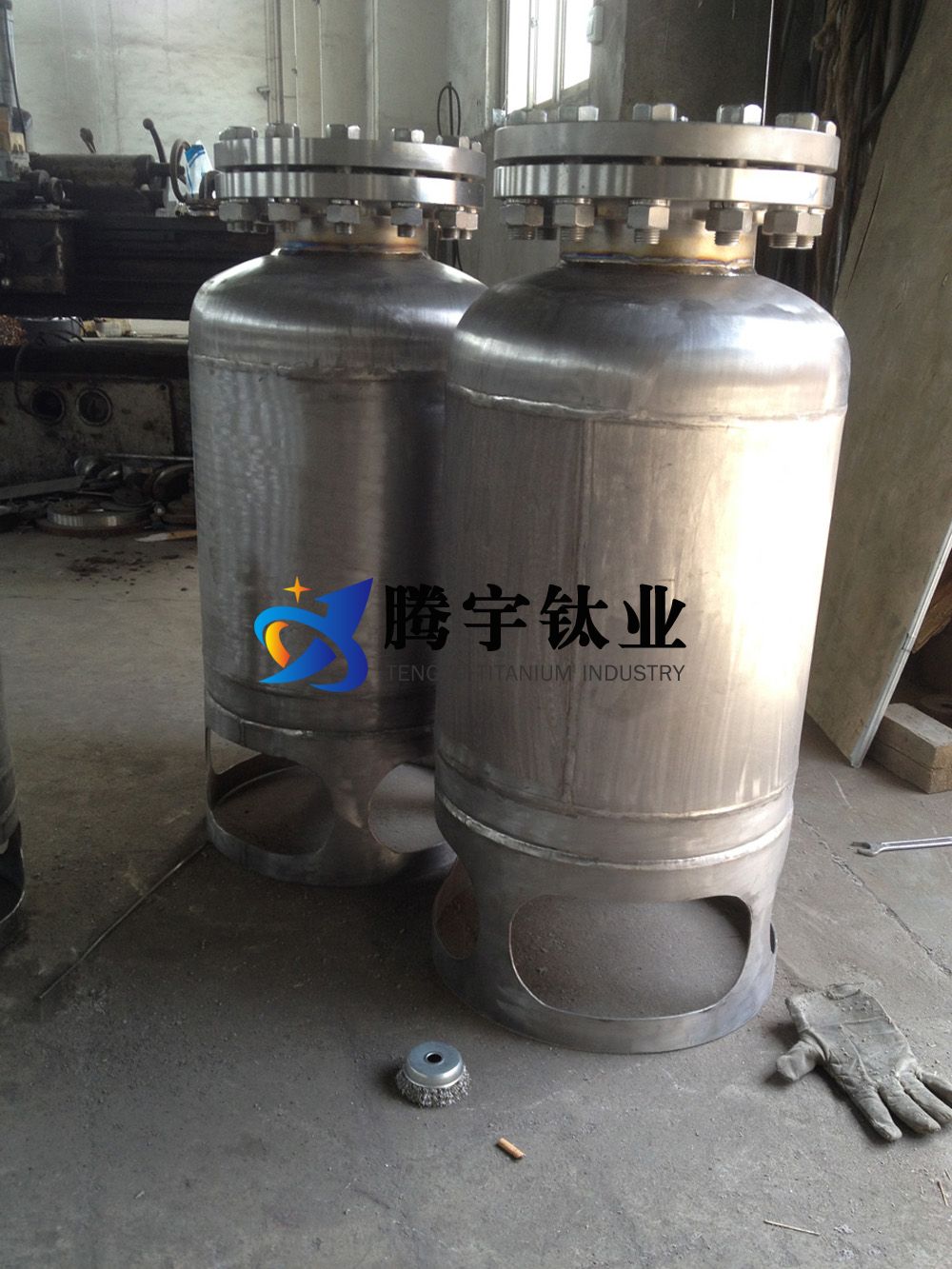

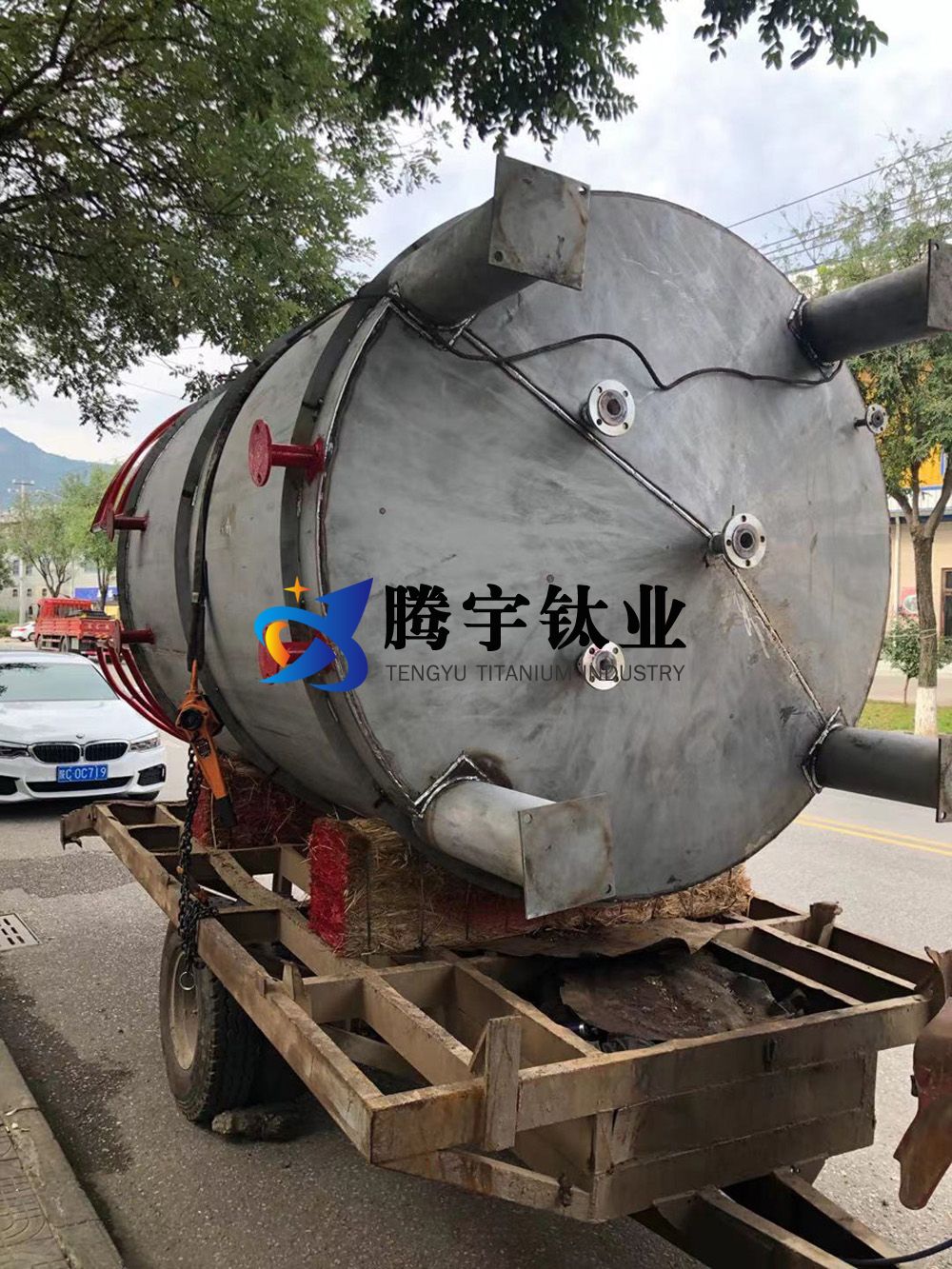

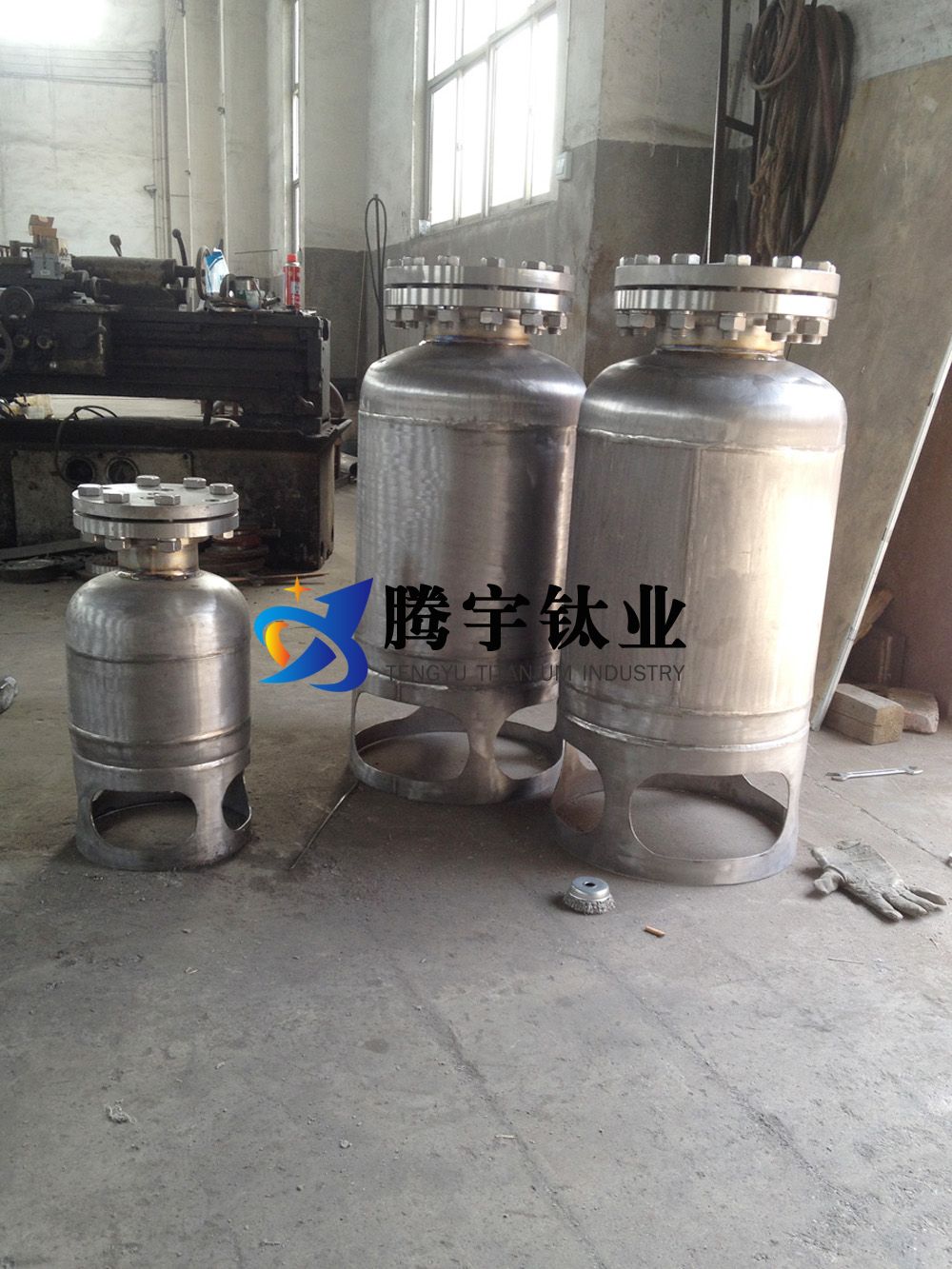

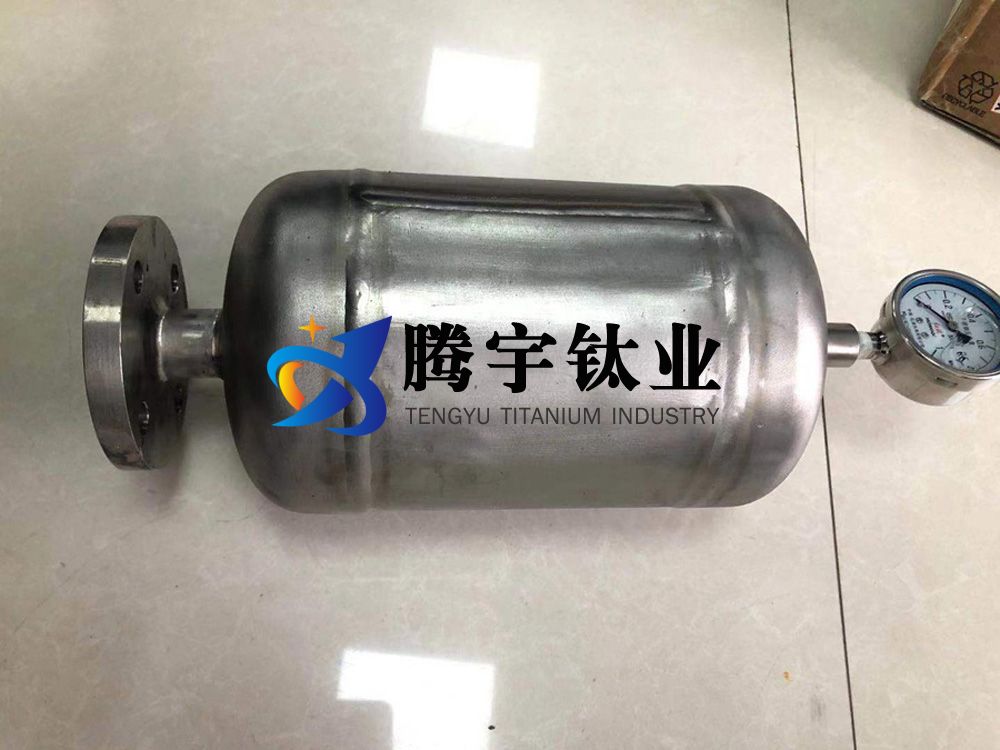

能源環保用鈦儲罐是以工業純鈦（TA1/TA2）或鈦合金（TA9/TA10）為主體材料制造的專用存儲容器，專為能源開發與環境保護領域中高腐蝕性、高純度或極端工況介質的儲存需求而設計。其核心功能是安全、長效地存儲強酸、高鹽、放射性或高純度液體，同時通過鈦材的耐蝕性、輕量化及環保特性，解決傳統材料（如不銹鋼、塑料）在能源環保場景中的腐蝕泄漏、壽命短、污染風險等問題。有關能源環保用鈦儲罐的性能特點、執行標準、制造工藝、采購方法等，騰宇鈦業整理如下：
一、性能與特點
| 性能指標 | 鈦儲罐特性 |
| 耐腐蝕性 | 耐受Cl?（>20,000ppm）、強酸（鹽酸、硫酸、硝酸）、海水、有機氯化物，無點蝕風險。 |
| 溫度適應性 | -269℃~300℃（TA2材質），TA10鈦合金可擴展至450℃。 |
| 機械強度 | 抗拉強度≥345MPa（TA2），高于多數工程塑料，接近不銹鋼強度。 |
| 輕量化 | 密度4.5g/cm3（僅為鋼的60%），降低運輸與安裝成本。 |
| 環保安全性 | 無毒、無金屬離子溶出，符合FDA/ROHS標準，適用于高純度介質存儲。 |
| 使用壽命 | 海洋環境>25年，化工腐蝕環境>15年，維護成本低。 |
二、執行標準
| 標準類型 | 國內標準 | 國際標準 | 行業特殊要求 |
| 設計制造 | GB 150（壓力容器） | ASME BPVC VIII（美標壓力容器） | 核工業需符合NB/T 20005（核級鈦設備） |
| 焊接工藝 | NB/T 47014（焊接工藝評定） | AWS D1.9（鈦結構焊接規范） | 焊縫需100%射線探傷（RT）或超聲檢測（UT） |
| 表面處理 | HG/T 3651（酸洗鈍化） | ASTM B600（鈦表面處理） | 食品級儲罐內壁拋光Ra≤0.4μm（電解拋光） |
三、應用領域
| 領域 | 典型應用場景 |
| 化工環保 | 強酸廢液（電鍍廢水、冶金廢酸）暫存、高鹽廢水（海水淡化濃鹽水）儲存。 |
| 新能源 | 鋰電池電解液（六氟磷酸鋰）儲罐、氫燃料電池濃硫酸電解質溶液儲存。 |
| 核能環保 | 低/中放射性廢液存儲（耐輻射腐蝕）、核電站硼酸溶液儲罐。 |
| 海洋工程 | 海水預處理儲罐、海洋平臺壓載水艙、深海采礦腐蝕性介質暫存。 |
| 醫藥環保 | 制藥廢水（含有機溶劑）收集、高純度去離子水儲存。 |
四、制造工藝
1、材料選擇
TA2（Gr2）：90%以上常規儲罐，性價比高。
TA10（Gr12）：含鉬鎳，用于高溫酸性介質（如濃硫酸儲罐）。
復合板材：非承壓部位采用鈦-鋼復合板（降低成本30%~50%）。
2、成型工藝
卷板焊接：板厚≤40mm時冷卷成型，>40mm需預熱至200℃熱卷。
封頭成型：旋壓（中小型）或分瓣焊接（大型儲罐）。
焊接保護：TIG焊+背面氬氣保護（純度≥99.999%），防止氧化。
3、表面處理
酸洗鈍化：HF:HNO ?=1:3混合液清洗，生成致密氧化膜（TiO?）。
內壁拋光：機械拋光至Ra≤0.8μm（工業級）或電解拋光至Ra≤0.4μm（醫藥級）。
4、檢測驗收
無損檢測：焊縫100%RT/UT檢測，局部PT滲透檢測。
壓力測試：水壓試驗1.5倍設計壓力，氣密試驗1.1倍設計壓力。
五、鈦儲罐與不銹鋼儲罐對比
| 對比項 | 鈦儲罐 | 不銹鋼儲罐（316L） | PP/FRP儲罐 |
| 耐Cl?極限 | >20,000ppm（無腐蝕） | ≤200ppm（點蝕風險高） | 耐Cl?但易老化開裂 |
| 耐酸性 | 耐鹽酸（≤35%）、硫酸（≤70%） | 僅耐硝酸（鹽酸中腐蝕速率>1mm/年） | 耐鹽酸但高溫易變形 |
| 壽命（化工） | 15~25年 | 5~8年（需頻繁修補） | 3~5年（紫外線/化學降解） |
| 維護成本 | 低（無需涂層/陰極保護） | 高（需定期酸洗、補焊） | 中（更換頻率高） |
| 初始成本 | 高（約為不銹鋼的3~5倍） | 低 | 最低 |
| 適用溫度 | -269℃~300℃ | -196℃~400℃ | -20℃~100℃ |
六、采購方法
1、技術參數確認
介質特性：Cl?濃度、pH值、溫度（決定選用TA2/TA10）。
容量與壓力：常壓或低壓（≤0.1MPa）居多，高壓需加強結構設計。
認證要求：ASME認證（出口）、TSG 21（國內壓力容器監檢證書）。
2、供應商評估
資質核查：A2級壓力容器制造資質、鈦材特種設備許可證。
工藝能力：是否具備真空退火爐（消除焊接應力）、自動焊機（保證焊縫質量）。
案例考察：同行業應用案例（如某化工園區廢酸儲罐項目）。
3、成本控制策略
復合結構：非接觸介質部位使用鈦-鋼復合板，降低成本40%。
模塊化設計：標準容積（如50m3、100m3）儲罐價格比定制低20%~30%。
二手設備：合規翻新鈦儲罐（需第三方檢測報告）可節省50%費用。
七、注意事項
1、設計階段
防電偶腐蝕：與碳鋼支架接觸時加絕緣墊（如PTFE），避免異種金屬接觸。
排氣設計：頂部設呼吸閥，防止負壓變形或正壓爆裂。
支撐結構：采用柔性支座（如橡膠墊），減少熱脹冷縮應力。
2、安裝與使用
吊裝保護：使用尼龍吊帶，避免鈦表面劃傷引發局部腐蝕。
介質兼容：禁止混裝含氟化物（如氫氟酸）介質（需改用鉭材）。
清潔規范：首次投用前需酒精擦拭內壁，防止油脂污染。
3、維護管理
定期檢測：每年一次內壁PT檢測（重點檢查焊縫與液位波動區）。
密封維護：法蘭墊片（PTFE/石墨）每3~5年更換，防止泄漏。
應急處理：發現點蝕坑立即停機，局部補焊+酸洗鈍化。
鈦儲罐在能源環保領域憑借超強耐蝕性、長壽命、輕量化成為強腐蝕介質存儲的首選方案，尤其適用于以下場景：
高Cl?環境：海水淡化濃鹽水儲罐、海洋平臺壓載艙。
強酸廢液：電鍍/冶金廢酸暫存、鋰電池電解液儲存。
高純度要求：核廢液儲存、醫藥級去離子水罐。
盡管初始成本較高，但其全生命周期成本（TCO）顯著低于不銹鋼和塑料儲罐。采購時應優先選擇具備鈦材專業加工能力的供應商，并嚴格遵循壓力容器規范與行業特殊標準（如核級認證）。
|
|
|
|
 |
